Mikroalgen als Bioressource

Die in ihrem Umfang und ihrer Diversität weltweit wohl einzigartige Stammsammlung CCCryo stellt die Basis für die Verwertung kryophiler (= kälteliebender) Süßwassermikroalgen, den sogenannten Schnee- und Permafrostalgen, im industriellen Kontext dar.

Kryophile Algen sind in ihrem natürlichen Lebensraum vielfältigen extremen Stressfaktoren ausgesetzt. Dazu gehören in erster Linie Kälte, erhöhte Licht- und UV-Strahlung, Austrocknung sowie stark wechselnde Nährstoff- und Salzgehalte. Ziel ist es, die von den auf Expeditionen in den Polargebieten gesammelten Isolaten entwickelten besonderen Enzyme und Metabolite in eine industrielle Anwendung zu überführen.

Für eine Bioproduktion im industriellen Maßstab werden hierfür sowohl geeignete Photobioreaktoren für die sterile Massenkultur autotropher Organismen als auch die entsprechenden Prozesse entwickelt.

Dienstleistungen:

  • Screening der CCCryo-Stämme nach kundenspezifischen Inhaltsstoffen. Mehr Informationen zu Stammdetails und Bestellinformationen unter www.cccryo.fraunhofer.de
  • Bioprospecting nach geeigneten Organismen für besondere Anwendungsfragen
  • Entwicklung von Produktionsprozessen
  • Produktion von Rohmasse nach SOPs, auch hochrein mit mikrobiologischer Qualitätskontrolle nach ISO-Standards
Alle ausklappen Alle einklappen

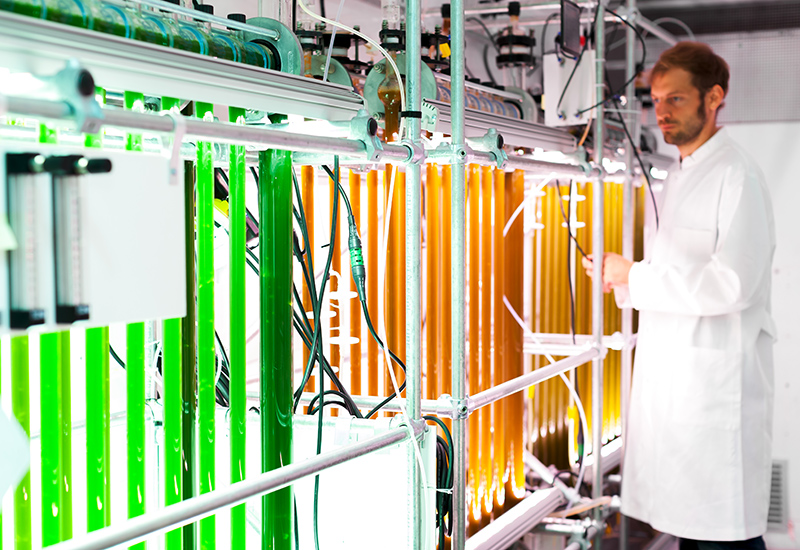

Photobioreaktorentwicklung für hochreine Algenbiomasse

Am Fraunhofer IZI-BB entwickelte vertikale Glasröhrenphotobioreaktoren für eine sterile Produktion von Algenbiomasse nach GLP.
© Fraunhofer IZI-BB, Tobias Marschner
Am Fraunhofer IZI-BB entwickelte vertikale Glasröhrenphotobioreaktoren für eine sterile Produktion von Algenbiomasse nach GLP.

Für eine Bioproduktion im industriellen Maßstab entwickelt und betreibt das Institut Glasröhren-Photobioreaktoren für die hochreine Massenkultur phototropher Organismen. Diese Systeme werden seit 2011 erfolgreich am Institut sowie bei Industriekunden eingesetzt. Die Einzelmodule der Reaktoren mit einem jeweiligen Arbeitsvolumen von bis zu 60 L ermöglichen die schonende Produktion und die biotechnologische Nutzung eines breiten Spektrums phototropher Mikroorganismen und können individuell an Produktionsanforderungen angepasst werden. Der Betrieb erfolgt nach SOPs. Strenge mikrobiologische Qualitätskontrollen nach ISO Standards sichern eine kontaminationsfreie Biomasse für sensible Anwendungsbereiche.

Pigmente aus Algen und Cyanobakterien als natürliche Farbstoffe für die Lebensmittelindustrie

Typisch für Schnee- und Permafrostalgen ist die Fähigkeit zur Produktion von Sekundärcarotinoiden wie Astaxanthin und anderen Antioxidantien, wie z.B. alpha-Tocopherol (Vitamin E). Sie reagieren in ihrem natürlichen Lebensraum damit auf Stress durch niedrige Nährstoffe und hohe Licht- und UV-Strahlung. Die verschiedenen Algenstämme zeigen dabei zum Teil sehr unterschiedliche Pigmentmuster.

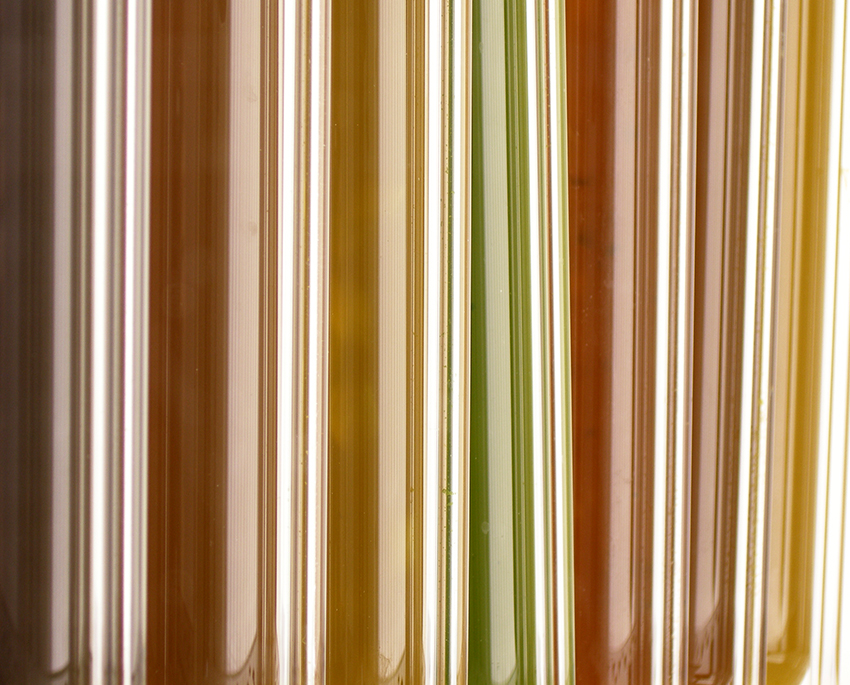

Karotinoide in Schnee- und Permafrostalgen
© Fraunhofer IZI-BB, Thomas Leya
Karotinoide in Schnee- und Permafrostalgen

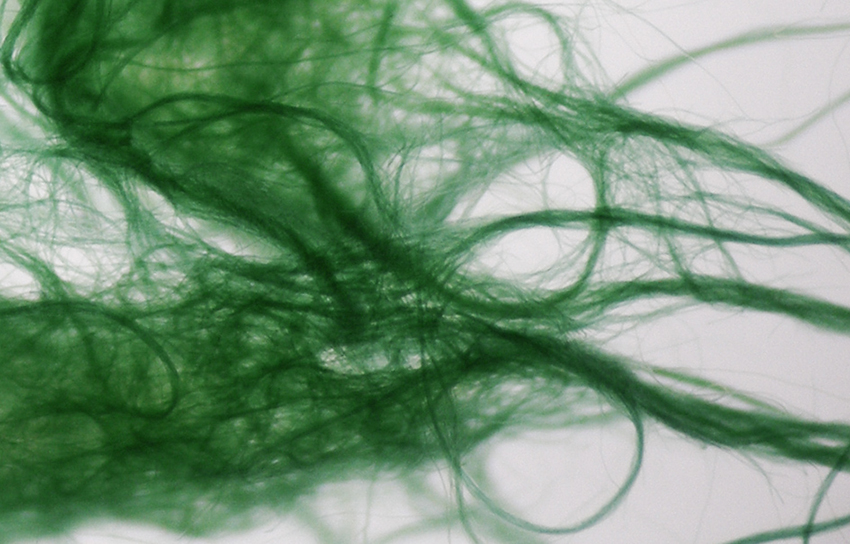

Cyanophyceen Pigmente
© Fraunhofer IZI-BB, Thomas Leya
Cyanophyceen Pigmente

Bei einer Massenproduktion gliedert sich der Prozess typischerweise in zwei Phasen. In der ersten wird unter optimaler Nährstoff- und Lichtversorgung eine hohe Biomasse erzeugt. In der zweiten Phase wird durch Setzen bestimmter Stressoren die Synthese von Sekundärkarotinoiden eingeleitet. Meist werden dabei auch große Mengen an Lipiden aufgebaut, in denen die fettlöslichen Carotinoide gespeichert werden.

Je nach Algenstamm sind in der Algenmasse unterschiedliche Gehalte an:

  • Astaxanthin
  • alpha- und beta-Carotin
  • Lutein
  • alpha-Tocopherol
  • Violaxanthin
  • Antheraxanthin
  • Zeaxanthin
  • Echinenon
  • Hydroxyechinenon
  • Neoxanthin
  • Adinoxanthin
  • Canthaxanthin



zu finden. Industriell interessant sind dabei vorwiegend Lutein, Astaxanthin und alpha-Tocopherol (Vitamin E) für die Nahrungsergänzungs- und Futtermittel- sowie die Kosmetikbranche.

Der Produktionsprozess zur Gewinnung von blauen, rosa-farbenen und violetten Farbstoffen aus Cyanobakterien gestaltet sich hingegen einstufig. Diese eher wasserlöslichen Pigmente eignen sich besonders für die Lebensmittelindustrie.

Folgende Ressourcen und Geräte stehen der Arbeitsgruppe und Kooperationspartnern zur Verfügung:

  • Algenkultursammlung CCCryo mit über 550 Isolaten an kryophilen Organismen (Algen, Cyanobakterien, Pilze, Moose, Hefen und Bakterien)
    Die Datenbank der Stammsammlung CCCryo, ebenso wie die Bestellinformationen sind über die Webseite zugänglich. Die Algen sind für öffentliche und industrielle Forschungsinstitutionen erhältlich.
  • in-situ sterilisierbare Glasröhren-Photobioreaktoren im multiloop- und doublehelix-Design mit Airlift-Prinzip (1 x 60 L, 2 x 30 L, 3 x 25 L, 6 x 10 L), Gesamtvolumen im sterilen Produktionsprozess = etwa 255 L, mit einer Jahreskapazität von etwa 100 kg Algenfrischmasse
  • Kryomikroskop mit digitaler Bildverarbeitung
  • Gaschromatograph mit FID-Detektor (Agilent 7890B)
  • Elementanalysator (EuroEA CNS)
  • Pigmentanalysen (HPLC)

  • Deutsches Geoforschungszentrum GFZ, Potsdam (Deutschland)
  • Deutsches Zentrum für Luft- und Raumfahrt e.V. (DLR), Berlin (Deutschland)
  • Mibelle Biochemistry, Mibelle AG, Buchs (Schweiz)
  • Sammlung von Algenkulturen SAG, Georg-August-Universität Göttingen., Göttingen (Deutschland)
  • University of California, Berkeley (U.S.A.)

  • Novis, P. M., Kodner, R. B., Podolyan, A., & Leya, T. (2024). Chloromonas fuhrii sp. nov. (Chlorophyceae), a cosmopolitan alga from colored snow. Phycologia, 1–14. https://doi.org/10.1080/00318884.2024.2313780
  • Schimani, K., Abarca, N., Zimmermann, J., Skibbe, O., Jahn, R., Kusber, W.-H., Leya, T., & Mora, D. (2024 (ahead of print 2023)). Molecular phylogenetics coupled with morphological analyses of Arctic and Antarctic strains place Chamaepinnularia (Bacillariophyta) within the Sellaphoraceae. Fottea. https://doi.org/10.5507/fot.2023.002
  • Liu, Y., Jeraldo, P., Herbert, W., McDonough, S., Eckloff, B., Schulze-Makuch, D., de Vera, J.-P., Cockell, C., Leya, T., Baqué, M., Jen, J., & Walther-Antonio, M. (2022, 2022/05/20/). Whole genome sequencing of cyanobacterium Nostoc sp. CCCryo 231-06 using microfluidic single cell technology. iScience, 25(5), 104291. https://doi.org/10.1016/j.isci.2022.104291
  • Liu, Y., Jeraldo, P., Herbert, W., McDonough, S., Eckloff, B., de Vera, J.-P., Cockell, C., Leya, T., Baqué, M., Jen, J., Schulze-Makuch, D., & Walther-Antonio, M. (2022). Non-random genetic alterations in the cyanobacterium Nostoc sp. exposed to space conditions. Scientific Reports, 12, 12580. https://doi.org/https://rdcu.be/cSdb9
  • Leya, T. (2022, 2022/12/31). The CCCryo Culture Collection of Cryophilic Algae as a valuable bioresource for algal biodiversity and for novel, industrially marketable metabolites. Applied Phycology, 3(1), 167-188. https://doi.org/10.1080/26388081.2020.1753572
  • Yakimovich, K. M., Gauthier, N. P. G., Engstrom, C. B., Leya, T., & Quarmby, L. M. (2021, 2021/10/01). A molecular analysis of microalgae from around the globe to revise Raphidonema (Trebouxiophyceae, Chlorophyta) [https://doi.org/10.1111/jpy.13183]. Journal of Phycology, 57(5), 1419-1432. https://doi.org/https://doi.org/10.1111/jpy.13183
  • Procházková, L., Leya, T., Křížková, H., & Nedbalová, L. (2019). Sanguina nivaloides and Sanguina aurantia gen. et spp. nov. (Chlorophyta): the taxonomy, phylogeny, biogeography and ecology of two newly recognised algae causing red and orange snow. FEMS Microbiology Ecology, 95(6), fiz064. https://doi.org/10.1093/femsec/fiz064
  • Leya, T. (2019, 10.01.2019). Die blutrote Schneealge ist Alge des Jahres 2019 [Interview]. radio and pocast; Kulturradio, Rundfunk Berlin Brandenburg. https://www.kulturradio.de/programm/schema/sendungen/kulturradio_am_vormittag/archiv/20190110_0905/wissen_0910.html
  • de Vera, J.-P., Alawi, M., Backhaus, T., Baqué, M., Billi, D., Böttger, U., Berger, T., Cockell, C., Demets, R., de la Torre Noetzel, R., Edwards, H., Elsaesser, A., Fagliarone, C., Fiedler, A., Foing, B., Foucher, F., Fritz, J., Hanke, F., Herzog, T., Horneck, G., Hübers, H.-W., Huwe, B., Joshi, J., Kozyrovska, N., Kruchten, M., Lasch, P., Lee, N., Leya, T., Lorek, A., Moritz, S., Möller, R., Olsson-Francis, K., Onofri, S., Ott, S., Pacelli, C., Podolich, O., Martínez-Frías, J., Rabbow, E., Reitz, G., Rettberg, P., Reva, O., Rothschild, L., Sancho, L. G., Schulze-Makuch, D., Selbmann, L., Serrano, P., Szewzyk, U., Verseux, C., Wagner, D., Westall, F., Wolter, D., & Zucconi, L. (2019). Limits of life and the habitability of Mars: The ESA space experiment BIOMEX on the ISS. Astrobiology, 19(2), 145-157. https://doi.org/10.1089/ast.2018.1897
  • Liu, Y., Schulze-Makuch, D., de Vera, J.-P., Cockell, C., Leya, T., Baqué, M., & Walther-Antonio, M. (2018). The development of an effective bacterial single-cell lysis method suitable for whole genome amplification in microfluidic platforms. Micromachines, 9(8), art. no. 367. https://doi.org/10.3390/mi9080367
  • Baqué, M., Hanke, F., Böttger, U., Leya, T., Moeller, R., & Vera, J.-P. (2018). Protection of cyanobacterial carotenoids' Raman signatures by Martian mineral analogues after high-dose gamma irradiation. Journal of Raman Spectroscopy, 49(10), 1617-1627. https://doi.org/doi:10.1002/jrs.5449
  • Leya, T., Baqué, M., Rabbow, E., & de Vera, J. P. (2017, 13.-19.09.2017). 241. Cryophilic algae survive in space. Phycologia, 56(sp4), 115.
  • Wagner, D., de Vera, J.-P., Joshi, J., Leya, T., & Schulze-Makuch, D. (2015). Astrobiologie - dem Leben im Universum auf der Spur. System Erde, 5(1), 40-47. https://doi.org/http://doi.org/10.2312/GFZ.syserde.05.01.7
  • Leya, T., Klump, J., & Fuhr, G. (2015, 2015/08/03). Snow algae all over Svalbard? - An(other) attempt to explain their distribution patterns. European Journal of Phycology, 50(sup1), 77. https://doi.org/10.1080/09670262.2015.1069489
  • Kryvenda, A., Stehr, M., Leya, T., Olberg, B., & Friedl, T. (2015, 2015/08/03). The European PUFAChain project (FP7) - a value chain from algal biomass to lipid-based products. European Journal of Phycology, 50(sup1), 40. https://doi.org/10.1080/09670262.2015.1069489
  • Remias, D., Wastian, H., Lütz, C., & Leya, T. (2013). Insights into the biology and phylogeny of Chloromonas polyptera (Chlorophyta), an alga causing orange snow in Maritime Antarctica. Antarctic Science, 25(5), 648-656. https://doi.org/10.1017/S0954102013000060
  • Leya, T. (2013). Snow Algae: Adaptation strategies to survive on snow and ice. In J. Seckbach, A. Oren, & H. Stan-Lotter (Eds.), Polyextremophiles: Life Under Multiple Forms of Stress (Vol. 27, pp. 401-423). Springer Netherlands. https://doi.org/10.1007/978-94-007-6488-0_17
  • Leya, T. (2013). Survival Strategies in Psychrophilic Snow Algae - Ice Structuring Proteins (ISP). CryoLetters, 34(2), 174-216.
  • Spijkerman, E., Wacker, A., Weithoff, G., & Leya, T. (2012). Elemental and fatty acid composition of snow algae in Arctic habitats. Frontiers in Microbiology, 3, 380. https://doi.org/10.3389/fmicb.2012.00380
  • Remias, D., Schwaiger, S., Aigner, S., Leya, T., Stuppner, H., & Lütz, C. (2012). Characterization of an UV- and VIS-absorbing, purpurogallin-derived secondary pigment new to algae and highly abundant in Mesotaenium berggrenii (Zygnematophyceae, Chlorophyta), an extremophyte living on glaciers. FEMS Microbiology Ecology, 79(3), 638-648. https://academic.oup.com/femsec/article/79/3/638/491833?login=false/
  • de Vera, J.-P., Boettger, U., Noetzel, R. d. l. T., Sánchez, F. J., Grunow, D., Schmitz, N., Lange, C., Hübers, H.-W., Billi, D., Baqué, M., Rettberg, P., Rabbow, E., Reitz, G., Berger, T., Möller, R., Bohmeier, M., Horneck, G., Westall, F., Jänchen, J., Fritz, J., Meyer, C., Onofri, S., Selbmann, L., Zucconi, L., Kozyrovska, N., Leya, T., Foing, B., Demets, R., Cockell, C. S., Bryce, C., Wagner, D., Serrano, P., Edwards, H. G. M., Joshi, J., Huwe, B., Ehrenfreund, P., Elsaesser, A., Ott, S., Meessen, J., Feyh, N., Szewzyk, U., Jaumann, R., & Spohn, T. (2012). Supporting Mars exploration: BIOMEX in Low Earth Orbit and further astrobiological studies on the Moon using Raman and PanCam technology. Planetary and Space Science, 74(1), 103-110. https://doi.org/http://dx.doi.org/10.1016/j.pss.2012.06.010
  • Leya, T. (2011, 04.-09.09.2011). CCCryo - Culture Collection of Cryophilic Algae: a bioresource for industrially relevant metabolites. European Journal of Phycology, 46(sup1), 83-84. https://doi.org/10.1080/09670262.2011.613190
  • Remias, D., Karsten, U., Lütz, C., & Leya, T. (2010). Physiological and morphological processes in the Alpine snow alga Chloromonas nivalis (Chlorophyceae) during cyst formation. Protoplasma, 243(1-4), 73-86. https://doi.org/10.1007/s00709-010-0123-y
  • Leya, T., Rahn, A., Lütz, C., & Remias, D. (2009). Response of arctic snow and permafrost algae to high light and nitrogen stress by changes in pigment composition and applied aspects for biotechnology. FEMS Microbiology Ecology, 67(3), 432-443. https://doi.org/10.1111/j.1574-6941.2008.00641.x
  • Leya, T. (2009, 02.-05.06.2009). Can life be detected by impedance measurements due to changes in the electric properties of the environment? 2nd Helmholtz Alliance Week - Planetary Evolution and Life, Berlin-Adlershof (Germany).
  • Leya, T. (2008). Die „Ross-Proben“ von den Crimson Cliffs: Probe „MB_ES_1781c“ aus der Ehrenberg Sammlung des Naturkundemuseums Berlin.
  • Leya, T., Bley, U. S., & Zacke, T. (2006). 75. Adaptation strategies of psychrophilic snow algae to their cold environment. Cryobiology, 53(3), 399-399. http://www.sciencedirect.com/science/article/B6WD5-4MJC233-2N/2/bcc413ba72a95ad8031a76e5699e7b35
  • Leya, T. (2006). Fraunhofer IBMT benennt Landmarke in der Arktis
  • Leya, T., Müller, T., Ling, H. U., & Fuhr, G. R. (2004). Snow algae from north-western Spitsbergen (Svalbard) [Report]. Reports on Polar and Marine Research, 492, 46-54.
  • Leya, T. (2003). Feldstudien und genetische Untersuchungen zur Kryophilie der Schneealgen Nordwestspitzbergens [Doktorarbeit, Humboldt-Universität zu Berlin]. Berlin - published by Shaker Verlag, Aachen (2004), ISBN 3-8322-2438-6.
  • Müller, T., Leya, T., & Fuhr, G. (2001). Persistent snow algal fields in Spitsbergen: field observations and a hypothesis about the annual cell circulation. Arctic Antarctic and Alpine Research, 33(1), 42-51.
  • Leya, T., Müller, T., Ling, H. U., & Fuhr, G. (2001). Psychrophilic microalgae from north-west Spitsbergen, Svalbard: their taxonomy, ecology and preliminary studies of their cold adaptation using single cell electrorotation. Nova Hedwigia, Beiheft, 123, 551-570.
  • Reichle, C., Schnelle, T., Müller, T., Leya, T., & Fuhr, G. (2000). A new microsystem for automated electrorotation measurements using laser tweezers. Biochimica et Biophysica Acta, 1459, 218-229.
  • Leya, T., & Kies, L. (1997). The influence of drainage from potash mining on the composition of the algal flora in the River Wipper (Thuringia, Germany) - a preliminary study. Limnologica, 27(3), 301-306.
  • Leya, T. (1997). Diatoms for biomonitoring salinization. Phycologia, 36(4), 61-62.
  • de Nys, R., Leya, T., Maximilien, R., Afsar, A., Nair, P. S. R., & Steinberg, P. D. (1996). The need for standardised broad scale bioassay testing: a case study using the red alga Laurencia rigida. Biofouling, 10(1-3), 213-224. http://www.tandfonline.com/doi/abs/10.1080/08927019609386281?url_ver=Z39.88-2003&rfr_id=ori:rid:crossref.org&rfr_dat=cr_pub%3dpubmed
